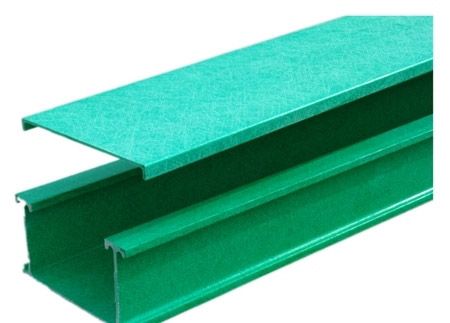

河北鑫茂森玻璃鋼有限公司詳細介紹玻璃鋼橋架執行什么國家標準。

玻璃鋼橋架國家標準：

玻璃鋼橋架是布線工程的配套項目，但是目前還沒有專門的規范和指導，在設計選型的過程中應根據弱電各個系統纜選擇類型、數量，合理的選用適用的橋架。

在做玻璃鋼橋架的銷售期間，經常會接到客戶詢盤電話問：這個玻璃鋼橋架的厚度是多少呢？到底有沒有標準可依呢？為什么每個橋架廠報的厚度都不太一樣呢？帶著這些問題，河北華強科技有限公司技術人員仔細的查找了許多標準，發現《電控配電用玻璃鋼橋架》JB/T10216-2013里的表9橋架允許最小板材厚度是有對玻璃鋼制橋架厚度的描寫。

玻璃鋼橋架國家標準厚度及寬度：

玻璃鋼橋架國家標準厚度

1、玻璃鋼橋架寬度<100~標準厚度需達到1mm

2、100<玻璃鋼橋架寬度<150~標準厚度需達到1.2mm

3、150<玻璃鋼橋架寬度<400~標準厚度需達到1.5mm

4、400<玻璃鋼橋架寬度<800~標準厚度需達到2mm

5、800<玻璃鋼橋架寬度<1200~標準厚度需達到2.5mm

玻璃鋼橋架鏈接標準圖

根據戶內外安裝環境要求，做出相應的護防措施，比如：施工環境防腐、防火、防銹等級去到多少，就需要對橋架本身進行表面處理，或者選取更好的材質制造。采用玻璃鋼材質的特點是耐腐蝕，抗熱強，耐沖擊，電性能好。

玻璃鋼橋架國家標準的厚度是1.5mm~2.0mm。玻璃鋼玻璃鋼橋架的材料需要符合GB/T15568的規定。

玻璃鋼玻璃鋼橋架所遵循的國家標準不同，里面對產品的厚度和要求也會有所不同。例如GB/T15568里規格玻璃鋼玻璃鋼橋架表面光滑平整、無劃痕、裂紋，沖口斷面和連接孔斷面不可有毛刺，具有一定的防水和防腐蝕性。

在進行玻璃鋼玻璃鋼橋架耐水性測試的時候，應按照GB/T2575的規定進行試驗，得到彎曲強度為120兆帕的試驗結果。在對玻璃鋼玻璃鋼橋架耐化學腐蝕性進行測試的時候，按GB/T3857的規定進行試驗，其試驗結果與上面的結果相同。在對工頻電氣強度試驗時，要遵循GB/T1408的規定進行，其試驗結果為16KV。玻璃鋼玻璃鋼橋架表面電阻率應按照GB/T1410的規定進行試驗，其試驗結果≥103Ω.cm。

玻璃鋼橋架產品標準的規定：《玻璃鋼橋架》遵循QB/T1453-2003中華人民共和國輕工行業標準執行，《節能耐腐蝕鋼制玻璃鋼橋架》遵循GB/T23639-2009中華人民共和國國家標準執行，包裝儲運標志為GB8191。

玻璃鋼橋架生產現場實拍圖集

玻璃鋼橋架的工程設計標準：

《電力工程電纜設計規范》第6章第2節電纜支架，含玻璃鋼橋架內容，主要是：

1、構成材質一般推薦鋼制；當位于強腐蝕環境時，對橋架組成的梯架、托盤、允許采用滿足工程條件難燃性的玻璃鋼橋架；在技術經濟較優的前提下，也可用鋁合金橋架。

2、金屬制橋架應用有防腐處理。對用于大容量發電廠等密集配置場所或重要回路的鋼制橋架，強調一次性防腐處理的耐久性，對強腐蝕環境，推薦采取熱浸鋅玻璃鋼橋架。

3、橋架的組成結構，應同時滿足強度、剛度及穩定性要求，并規定了橋架餓承載能力，不得超過使橋架最初產生永久變形時的最大荷載除以安全系數（鋼制取1.5）的數值；對反映剛度的均勻荷載作用下的梯架、托盤的相對撓度、鋼制托臂在允許承載下的偏斜于臂長比的限值，也明確給出。

4、橋架的品種及其適用條件、橋架系統構成的伸縮縫、振動場所的連接固定方式和接地等均有規定。

5、有防火要求的金屬橋架，應對金屬構件外表面施加符合國家有關規定的防火涂層；且具有赧然或耐火的功能；在構造上附加相應措施，以符合《規范》第七章的有關要求。玻璃鋼橋架層間配置允許最小距離與電纜類型、電壓等級制約的要求值，則在《規范》第5章中說明。

《鋼制玻璃鋼橋架工程設計規范》含總則、橋架制作、橋架的工程設計3章，現分別簡介兩章主要內容。
